Manchmal landet man an dem Punkt, an dem PLA einfach keine ernsthafte Option mehr ist. Genau das ist bei diesem Projekt passiert.

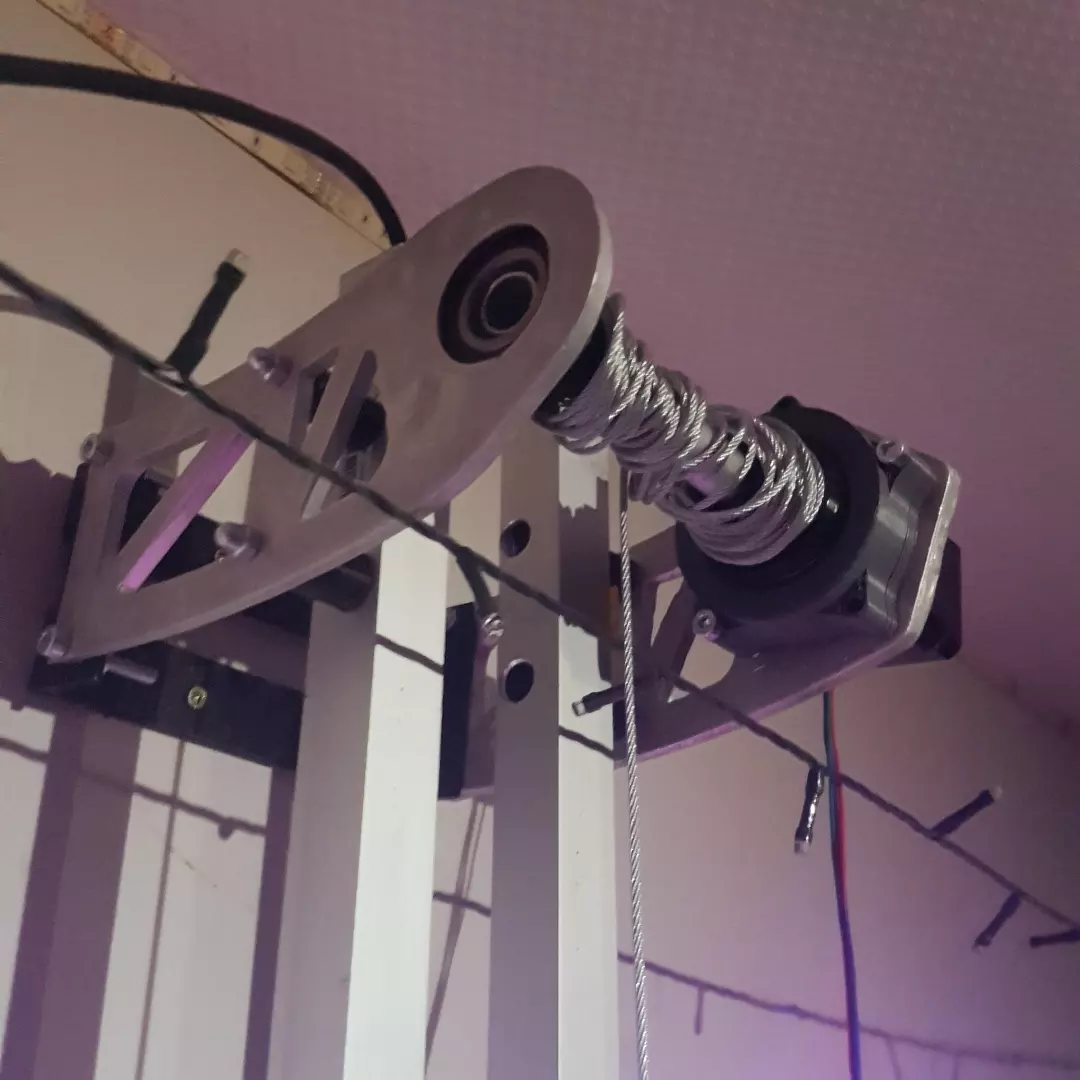

Für ein kleines Seilwinden-Projekt wurde eine stabile Umlenk- beziehungsweise Halterung benötigt. Die Geometrie war zwar perfekt für den 3D-Druck geeignet, aber mechanisch war schnell klar: Das hält langfristig nicht. Vor allem nicht unter Zugbelastung.
Also entstand die naheliegende Idee: Wenn man die Teile schon drucken kann, warum nicht direkt als Gussform verwenden und das Ganze einfach aus Aluminium herstellen?
Und überraschenderweise funktioniert Aluminiumguss zuhause deutlich einfacher, als man zuerst denkt.
Die Grundidee
Die eigentliche Halterung bestand aus mehreren relativ großen Seitenteilen mit Aussparungen und Rippen. Genau die Art von Geometrie, die sich hervorragend in CAD modellieren und anschließend drucken lässt.

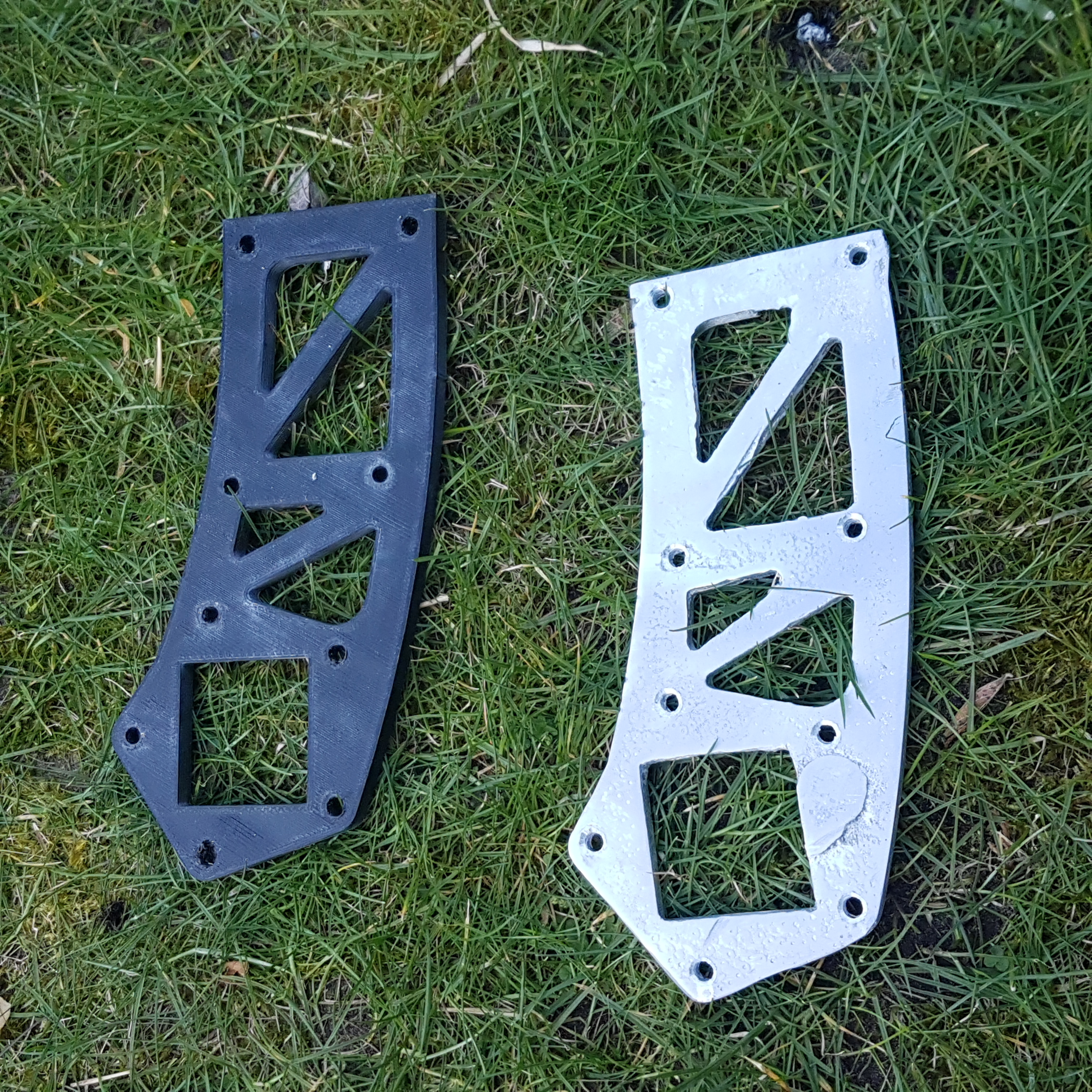

Der schwarze Prototyp war bereits vollständig funktionsfähig. Das Problem war lediglich die Stabilität. Unter Last beginnt selbst massiver PLA-Druck irgendwann zu arbeiten, sich zu verformen oder an kritischen Stellen zu reißen.
Die Lösung war deshalb kein vollständiges Redesign, sondern schlicht derselbe Aufbau — nur eben aus Aluminium.
Aluminium zuhause schmelzen
Aluminium hat einen enormen Vorteil für solche Experimente: Die Schmelztemperatur ist vergleichsweise niedrig.
Reines Aluminium schmilzt bereits bei ungefähr 660 °C. Das klingt zunächst extrem heiß, liegt aber noch in einem Bereich, den man mit einem simplen Propanbrenner durchaus erreichen kann.
Der komplette Schmelzofen bestand deshalb im Grunde nur aus:
- hitzebeständigem Beton
- einem improvisierten Formenaufbau
- einem Propan-Unkrautbrenner
- einem kleinen Schmelztiegel

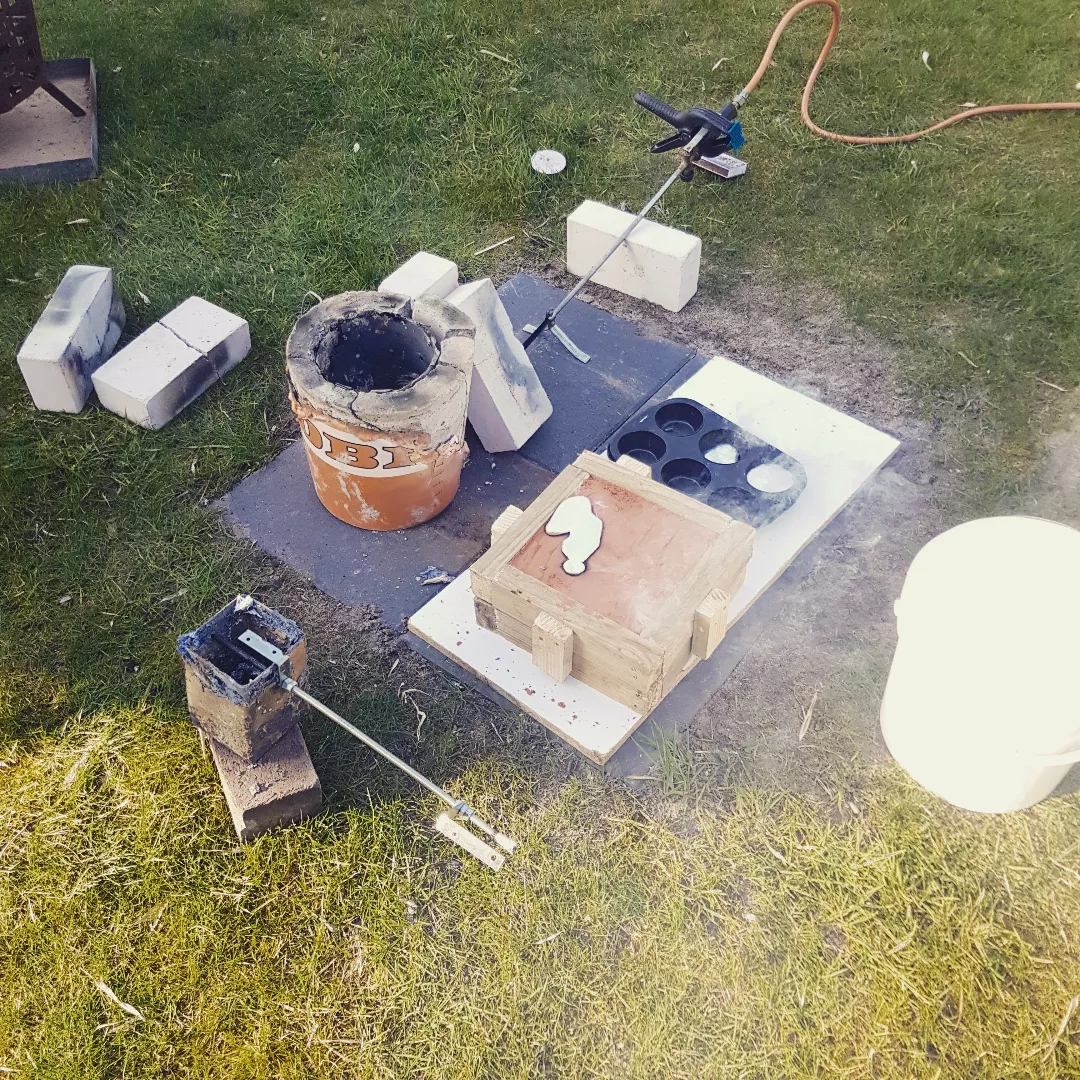

Der Ofen selbst war denkbar simpel aufgebaut. Ein großer Eimer wurde mit hitzebeständigem Beton ausgegossen. In die Mitte kam ein zylindrischer Platzhalter, damit innen der eigentliche Brennraum entstand.
Nach dem Aushärten blieb ein überraschend brauchbarer kleiner Schmelzofen übrig.
Unten befand sich lediglich ein Loch, in das der Propanbrenner geschoben wurde. Von oben wurde der Ofen mit Steinen beziehungsweise einer Abdeckung geschlossen, damit möglichst wenig Wärme verloren geht.
Im Inneren stand dann der Schmelztiegel mit dem Aluminium-Schrott.
Das Material
Das Aluminium selbst war kompletter Mischschrott.
Unter anderem:
- Verschnitt von Aluminiumprofilen
- alte Aluminiumteile
- verschiedenste Reststücke
Also keine definierte Legierung, kein spezielles Gussaluminium und auch nichts besonders Hochwertiges.
Für das Projekt war das aber völlig ausreichend.
Gerade bei solchen DIY-Projekten ist das eigentlich das Interessante: Viele Dinge funktionieren schon erstaunlich gut, lange bevor man professionelles Equipment oder perfekte Materialien besitzt.
Die Form

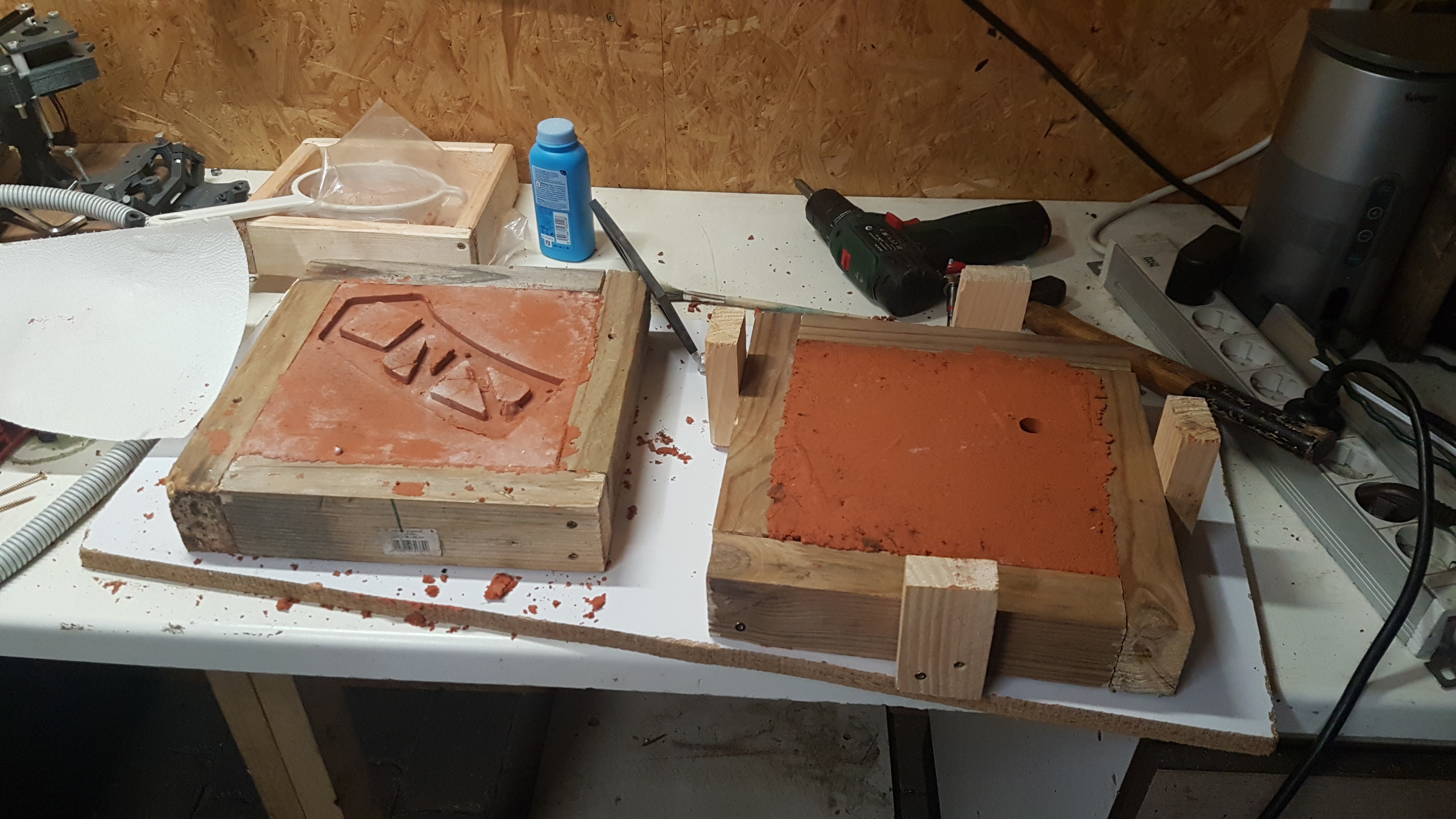

Die eigentlichen Gussteile wurden klassisch mit Formsand hergestellt.
Das CAD-Modell wurde zunächst einfach aus PLA gedruckt und anschließend direkt in den Formsand gedrückt.
Genau das macht diese Kombination aus 3D-Druck und Metallguss so interessant.
Der 3D-Druck übernimmt die komplette Geometriearbeit:
- Aussparungen
- Rippen
- Rundungen
- Bohrungspositionen
- komplexe Außenformen
Und der Gussprozess ersetzt anschließend nur das Material.
Im Grunde entsteht dadurch eine Art „poor man’s metal foundry workflow“.
Der eigentliche Guss
Sobald das Aluminium vollständig geschmolzen war, wurde es direkt in die vorbereitete Sandform gegossen.
Und überraschenderweise funktionierte das fast sofort.
Keine größeren Fehlgüsse. Keine katastrophalen Einschlüsse. Keine explodierenden Formen.
Das fertige Teil kam tatsächlich erstaunlich sauber aus der Form.
Natürlich war die Oberfläche deutlich rauer als bei industriellem Guss. Teilweise mussten Kanten nachbearbeitet werden, und perfekt maßhaltig war das Ganze ebenfalls nicht.
Aber genau das machte irgendwie den Reiz aus.
Es war kein perfekter industrieller Fertigungsprozess. Es war eher: „Was passiert eigentlich, wenn man versucht, zuhause Metall zu gießen?“
Und die Antwort war: Erstaunlich viel funktioniert.
Sicherheitsaspekte
Rückblickend war das Sicherheitskonzept… überschaubar.
Geschmolzenes Aluminium bleibt extrem gefährlich. Feuchtigkeit im Material oder in der Form kann schlagartig verdampfen und flüssiges Metall herausschleudern.
Die tatsächliche Schutzausrüstung bestand damals hauptsächlich aus:
- Grillhandschuhen
- zurechtgebogenen Metallgriffen
- und Optimismus
Professionelle Schutzausrüstung sah definitiv anders aus.
Trotzdem lief der gesamte Prozess überraschend problemlos. Gerade deshalb unterschätzt man schnell, wie gefährlich solche Temperaturen tatsächlich sind.
Denn auch wenn Aluminium „nur“ bei etwa 660 °C schmilzt: Das ist immer noch heiß genug, um Werkzeuge zum Glühen zu bringen und Materialien innerhalb von Sekunden zu zerstören.
Würde ich das heute noch einmal machen, dann definitiv mit:
- besserem Gesichtsschutz
- vernünftigen Lederhandschuhen
- sauberem Werkzeug
- und deutlich weniger Improvisation.
Fazit
Das Interessante an dem Projekt war weniger das fertige Teil selbst, sondern eher die Erkenntnis, wie zugänglich solche Prozesse eigentlich sind.
Metallguss wirkt zunächst wie etwas, das ausschließlich in Industriehallen mit riesigen Öfen stattfindet. In Wirklichkeit lässt sich Aluminium mit erstaunlich einfachen Mitteln zuhause verarbeiten.
Vor allem in Kombination mit 3D-Druck entsteht dadurch ein extrem spannender Workflow: CAD → PLA-Prototyp → Sandform → Aluminiumteil.
Und plötzlich wird aus einem einfachen Kunststoffteil ein echtes Metallbauteil.
Nicht perfekt. Nicht industriell. Aber funktional.
Und genau das machte dieses Projekt so interessant.
